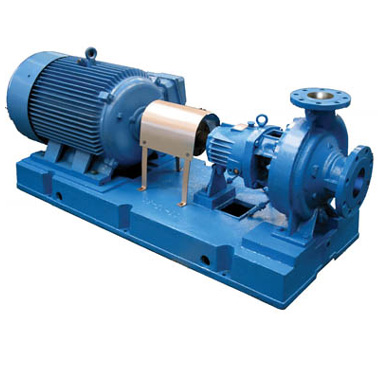

產品概述

石油化工流程泵，是根據 API610、 API682 和 VDMA24297（重型） 規范設計的。該泵為單級、單吸懸臂式渦殼泵，泵體為中心線支撐。軸向吸入，徑向排出。軸向力采用前后口環及平衡孔進行水力平衡。機械密封可采用單端面或雙端面平衡型集裝式。機械密封并配有冷卻、沖洗或密封液系統，密封管路系統按 API 規范設計。最 大工作壓力 5.0MPa 。吸入與排出法蘭可按 GB 、 DIN 、 ANSI 標準設計。

產品特點

標準管路按API規范設計，可對中心支撐的泵支座進行冷卻，當溫度T≤200℃時軸承架不須冷卻；當溫度T>200℃時軸承架采用風冷或水冷卻。泵蓋具有冷卻或加熱管接頭，軸封采用單端面或雙端面機械密封，配有冷卻、沖洗或密封液系統，不銹鋼材質有304，304L, 316, 316L，CD-4Mcu, 904，904L，哈氏合金等，最大工作壓力 5.0MPa溫度-80~+450℃，流量3-2600m3/h揚程3-260m轉速1450-2900r/min

產品用途

適合輸送清潔或含有少量顆粒的液體，低溫或高溫的液體，中性或有腐蝕的液體。適用于煉油、石油化工、煤加工及低溫工程、造紙，醫藥、供水、發電、環保，合成纖維、化肥、、冶金、食品等。

型號意義

例如：ZE100-50-315

ZE-重型石油化工流程泵

100-吸入口直徑

50-排出口直徑

315-葉輪直徑
